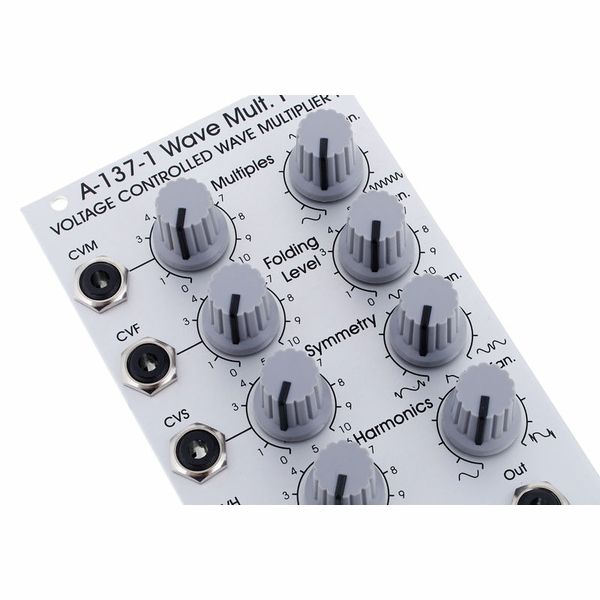

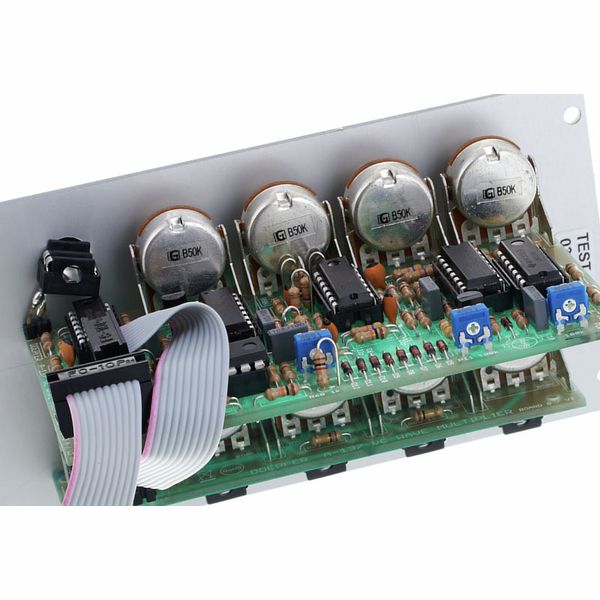

Doepfer A-137-1 Wave Multiplier I

Волновой умножитель A-137-1 представляет собой умножитель сигналов, управляемый напряжением. Основная идея волнового умножителя заключается в умножении формы волны входящего аудиосигнала (например, треугольника/синуса/пилы ГУН) в пределах одного периода. Это создает дополнительные гармоники в аудиосигнале. Длительность периода и, следовательно, высота сигнала остаются неизменными - в отличие от умножения частоты, например, с модулем ФАПЧ A-196. А-137-1 работает как «обратный фильтр нижних частот», т. е. добавляет дополнительные гармоники к сигналу, бедному обертонами, тогда как фильтр нижних частот (например, А-120) отфильтровывает обертоны из сигнала, богатого обертонами. Таким образом, А-137 дает наилучшие результаты в сочетании со сравнительно низкими гармоническими формами (например, треугольником, синусоидой) в качестве входного сигнала. Для входных сигналов с высоким содержанием обертонов (например, пилообразных) также можно использовать A-137, но эффект будет не таким впечатляющим, как при использовании треугольного сигнала. При прямоугольных сигналах эффект А-137 малозаметен. Параметр Multiples (настраиваемый вручную и с помощью управляющего напряжения) определяет количество умножений сигнала в течение периода. Два параметра «Уровень сгиба» и «Симметрия» (настраиваемые вручную и с помощью управляющего напряжения) устанавливают верхний и нижний уровень, на котором происходит свертка сигнала. Функция этих двух параметров графически показана на диаграмме ниже. Параметр «Гармоники» (настраиваемый вручную и с помощью управляющего напряжения) добавляет дополнительные гармоники (т. е. в дополнение к гармоникам, создаваемым в результате умножения формы сигнала) путем обострения краев сигнала (усиление и ограничение) и добавления пиков выброса (ослабление волн на краях). Входной уровень для настройки различных входных уровней для оптимального эффекта модуля. Кратность: количество умножений кривой, ручная настройка. Гармоники: добавление дополнительных гармоник с помощью эффекта, подобного резонансу фильтров, ручная регулировка. Уровень сгиба: значение верхнего и нижнего уровня сгиба, пояснения см. на рисунке ниже, ручная настройка. Симметрия: симметрия верхнего и нижнего уровня свертки, пояснения см. на рисунке ниже, ручная регулировка. Ширина: 14 TE / HP Глубина: 65 мм Потребление тока: +40 мА (+12 В) / -20 мА (-12 В) Входы/выходы: Аудиовход - также подходит для управляющих напряжений Multiples CV In: Вход управляющего напряжения для количества умножений кривой, с аттенюатором Harmonics CV In: Вход управляющего напряжения для параметра Harmonics, с аттенюатором Folding Level CV In: Вход управляющего напряжения для уровня свертки, с аттенюатором Симметрия CV In: Вход управляющего напряжения для сверточного режима симметрия, с аттенюатором. Аудиовыход: выход для обработанного аудио или управляющего сигнала.
